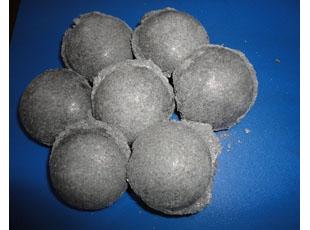

鋁渣球具有脫氧和合成精煉劑的功效，鞏義市金泰冶金材料有限公司是集科研、開發(fā)為一體的多元化專一生產(chǎn)煉鋼、煉鐵中用各種冶金輔料、不定型耐火材料的企業(yè)。其主要產(chǎn)品分三大類：一是煉鋼用冶金輔料、添加劑材料系列有:“化渣消泡保溫劑，煉鋼爐渣噴濺抑制劑，無(wú)氟化渣劑，新型硅鋁鋇鈣，硅鋁合金球，預(yù)熔、燒結(jié)精煉渣”等；二是煉鋼用不定型耐火材料系列有“鋼包澆注料，電爐、LF精煉爐用耐火材料”等；三是煉鋼、煉鐵用硅質(zhì)耐火材料系列有“無(wú)芯感應(yīng)電爐用耐火膠泥、無(wú)芯感應(yīng)電爐用各種不定型耐火材料”。鋁渣球產(chǎn)品詳細(xì)說(shuō)明：1.鋁渣球具有脫氧和合成精煉劑的功效。 鋁渣球粒度均勻，保持在15-50mm之間，硬度達(dá)到單粒承重75公斤，主要是觀察鋁造渣球各種含量成分的均勻度，一般經(jīng)過(guò)強(qiáng)力攪拌壓制出來(lái)的鋁造渣球各種理化質(zhì)變含量均勻穩(wěn)定，使用效果一致，不出現(xiàn)浮動(dòng)。初煉出鋼時(shí)投入可作為脫氧劑脫去鋼中游離氧，此外它能快速成渣覆蓋在液面隔絕空氣。 2.鋁渣球化學(xué)成分為：

 Al≥40％、Al2O3:10-20％、MgO≤3.0％、CaO:10-15％、SiO2≤6.0％、S≤0.50％、P≤0.50％；粒度：10-50　　 3.鋁渣球加入有兩種形式：一是電爐在出鋼過(guò)程中作為脫氧劑與其它類脫氧劑同時(shí)加入，將鋼中溶解氧降低到控制范圍內(nèi)；二是鋼水包到達(dá)LF鋼包精煉位時(shí)加入，以調(diào)整渣的組分，盡快脫去渣中的氧得以快速形成適宜的精煉渣系。 4.實(shí)際生產(chǎn)中應(yīng)用： 1電爐工序加入。爐后終脫氧劑采用鋁渣球和硅鈣鋇，根據(jù)終點(diǎn)碳含量脫氧劑加入量：鋁渣球0.5-1.0kg/t;硅鈣鋇,2.0-3.0kg/t。加入順序：鋼水出到20t開始向鋼包內(nèi)加入硅鈣鋇、鋁渣球，出鋼時(shí)間大于110秒，出鋼嚴(yán)禁下渣。 2LF爐精煉工序。精煉時(shí)，根據(jù)鋼水成分進(jìn)行調(diào)整成分和造渣，造渣劑的加入情況為：鋁渣球，50-100kg;電石粉、硅鐵粉為20-30kg.火磚沙為15-25kg。 3脫硫情況。采用鋁渣球造渣速度快，脫硫效率高，渣樣精煉在15分鐘內(nèi)可以變白，對(duì)脫硫和去夾雜相當(dāng)有利。 4產(chǎn)品夾雜物量及氧氮含量。采用鋁渣球脫氧和造精煉渣已成功生產(chǎn)焊絲盤條，盤條規(guī)格為φ5.5mm，盤條純凈度即夾雜物含量很低為：A類0-0.5/0.5；B、C類0.5-1/0.7；D類0-1.5/1。[O]為25-60/39×10-6,[N]為45-80/68×10-6，質(zhì)量很好， 鋁渣球具有脫氧和合成精煉劑的功效。 咨詢電話：0371-61077888手機(jī)微信：15939002888Q Q：2267620468 網(wǎng)站地址：http://www.21moju.com
